■產品描述:
U6230系列是以CMOS工藝制造的低功耗、高PSRR,高精度低壓差線性穩壓器。U6230系列穩壓器內置固定電壓基準，溫度保護，限流電路，相位補償電路以及低內阻的MOSFET,達到高紋波抑制，高精度低壓差的性能。U6230系列兼容體積比鉭電容更小的陶瓷電容，而且不需使用0.1μF的By-pass電容，更能節省空間。U6230系列的高速響應特性能應付負載電流的波動,所以特別適合使用于手持及射頻產品上。通過控制芯片上的CE腳可將輸出關斷，在關斷后的功耗只有0μA。
■特點:
●最大輸出電流：400mA(Vn=4.3V,Vour=3.3V)
●低壓差：110mV@lour =100mA
●工作電壓范圍：1.8V~55V
●輸出電壓范圍：1.2V~5.0V
●高輸出精度：±1%
●低靜態電流：1.8uA(TYP.)
●關斷電流：0uA(TYP.)
●高紋波抑制比：70dB@1KHz(U6230C33)
●輸入穩定性好：0.035%N(TYP.)
●內置溫度保護和限流保護
■應用場合:
●手機
●無繩電話設備
●照相機
●藍牙及其他射頻產品
●基準電壓源

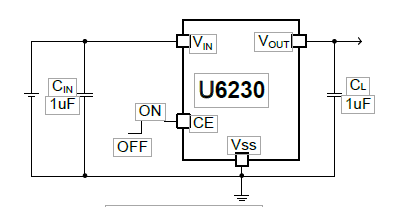

■典型應用電路
