一般的描述
U4115是用于調光驅動器的降壓穩壓器，該穩壓器設計為不連續電流模式，用于從6V到30v的寬輸入電壓俯沖高亮度led。U4115采用遲滯控制方案來調節電流。此外，該控制方案提供了最佳的回路穩定性和非常快的響應時間。u4115在EN/DIM引腳上實現PWM和模擬調光。u4115包括欠壓鎖定和熱過載保護，以防止在輸出過載時損壞。u4115需要最少數量的現成的外部組件，并且可以在節省空間的sot89 -5封裝中使用。
關鍵特性
●寬6v至30v工作輸入范圍
●1.2A最大輸出電流
●最大1MHz開關頻率
●OverTemperatureProtection
●固有開路LED保護
●高側電流感應
●遲滯控制:無補償
●400mQ低RDS(ON)內部功率場效應管
●效率高(高達97%)
●恒流可調
●PWM和模擬調光
●典型輸出電流精度為6%
●采用sot89 -5封裝
●-40℃至+85℃溫度范圍
應用程序
●低電壓鹵素替代led
●汽車/裝飾LED照明
●低壓鹵素替換
●標志/應急照明
●LED背光
●SELVLighting

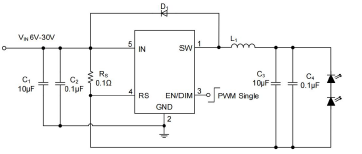

典型應用電路
