•產品描述:U3401/2 600V同步降壓控制器通過高輸入電壓源或高壓瞬變輸入軌進行調節，最大限度地減少了對外部浪涌抑制組件的需求。高側開關最小導通時間為60 ns，具有較大的降壓比，可實現從100V標稱輸入到低壓軌的直接降壓轉換，從而降低系統復雜性和解決方案成本。U3401/2在輸入電壓低至16.5V的情況下繼續工作，如果需要，可以接近100%的占空比，使其成為高性能100V電池汽車應用，ADAS（環視ECU）和HEV/EV系統的絕佳選擇。強制pwm （FPWM）操作消除了開關頻率變化，以最大限度地減少EMI，而用戶可選擇的二極管仿真降低了輕負載條件下的電流消耗。測量低側MOSFET的壓降或使用可選的電流檢測電阻提供逐周期過流保護?？烧{開關頻率高達0.5MHz，可以同步到外部時鐘源，以消除噪聲敏感應用中的拍頻。
•主要特點:AEC-Q100適用于汽車應用：器件溫度等級1:-40°C至+125°C環境溫度范圍；通用同步降壓DC/DC控制器：寬輸入電壓范圍16.5V至600V；可調輸出電壓；帶線前饋的電壓模式控制；符合CISPR 25 EMI標準；無損RDS（on）或分流電流傳感；開關頻率從10 kHz到0.5MHz；同步輸入和同步輸出能力；60ns最小導通時間高VIN / VOUT比；180ns最小導通時間低壓差；1.2V參考±1%反饋精度；220ns自適應死區控制；1.5A源和1.8A吸收能力；預置偏置啟動的低側軟啟動；可調軟啟動或可選電壓跟蹤；精確使能輸入和漏極功率-良好的排序和控制指示器；呃逆模式過流保護；帶遲滯的輸入UVLO； VCC和柵極驅動UVLO保護；帶遲滯的熱關機保護；帶可濕性側板的16針SOP封裝；使用UNI-SEMI Power Designer®的U3401/2創建定制設計
•應用范圍:大功率汽車DC/DC穩壓器;汽車電機驅動，ADAS;符合LV-148標準的HEV/EV電源

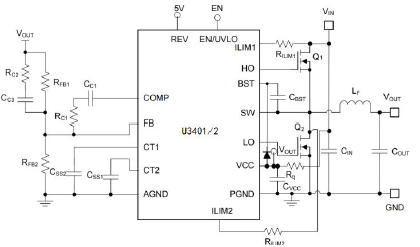

•典型應用電路和效率性能:VOUT = 12v, FSW = 60kHz
